OptiNest_logoOptiNest – įvairių formų detalių optimizavimo ir išdėliojimo lakšte (nesting) programinė įranga






Įvadas
Pagrindinės OptiNest savybės
– OptiNest algoritmas
– Detalių grupavimas
– Propagavimo būdas
– Tiesioginis detalių formos įvedimas
– Detalių sukimas ir apvertimas
– Detalės su angomis
– Pjovimo planų (Nesting Maps) eksportavimas į DXF

Versijos
Atsisiuntimai
Kainos


arrow_up1 Įvadas

OptiNest yra programinė įranga, skirta optimizuoti reikiamų įvairių formų detalių išdėstymą lakštuose, naudojanti įmonės  BOOLE & PARTNERS CalepiLib funkcijų algoritmus. OptiNest  pagrindiniai standartiniai parametrai yra skaičiavimų gylis (iteracijų skaičius), glotninimo faktorius,  detalių grupavimas ir propagavimas (skleidimas).

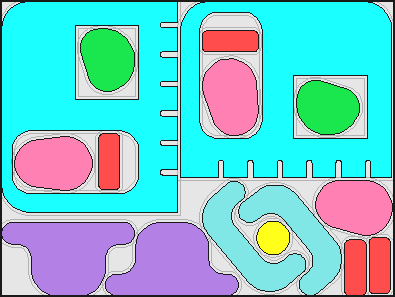

OptiNest gali DFX formatu importuoti detalių kontūrus, įspaudas, vidinių angų formą (bored pieces). Kontūrai ir įspaudos yra apibūdinami arba uždaromis polilinijomis arba atvirų polinijų, lankų ir atkarpų seka.

optinest_1

Su OptiNest galima tiesiogiai įvesti stačiakampio, apskritimo arba daugiakampio formos detales.
OptiNest gali įvertinti pjovimo įrankio storį, reikiamą plokštės krašto apdirbimo (apdailos) plotį, kiekvienos detalės spalvą, kiekį, galimą detalių sukimą ir apvertimą.
Po kiekvieno optimizavimo OptiNest eksportuoja pjovimo planą DXF formatu, išsaugodama pilną detalių DXF aprašą.



arrow_up1 Pagrindinės OptiNest savybės

OptiNest algoritmas:

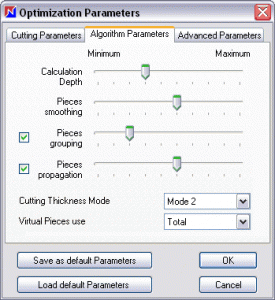

OptiNest programa yra paremta galingu daugiaparametriu algoritmu.  Programos optimizavimo parametrų (Optimization Parameters) lange galima nurodyti pjovimo įrankio storį (cutting tool thickness), skaičiavimų gylį (calculation depth), detalių glotninimo faktorių (pieces smoothing factor). Kuo didesnis optimizavimo tikslumas, tuo ilgiau truks optimizavimo procesas.

optinest_2

Detalių grupavimas:

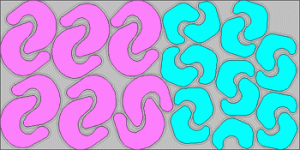

Programos OptiNest detalių grupavimo (Pieces Grouping) funkcija sukuria virtualias detales, sudarytas iš porų, šios poros optimizavimo metu bus traktuojamos kaip viena detalė.

optinest_3

Propagavimo būdas:

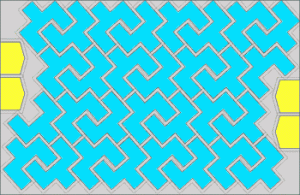

Propagavimas – tai toks detalių, kurių reikia pagaminti didelį kiekį, išdėstymo būdas, kuris minimizuoja atliekų kiekį. Programa pradžioj sugrupuoja detales tarpusavyje, o po to dėsto jas lakšte pagal dvi ašis. Kuo didesni lakšto matmenys, tuo šis būdas yra efektyvesnis.

optinest_4

Tiesioginis detalių formos įvedimas:

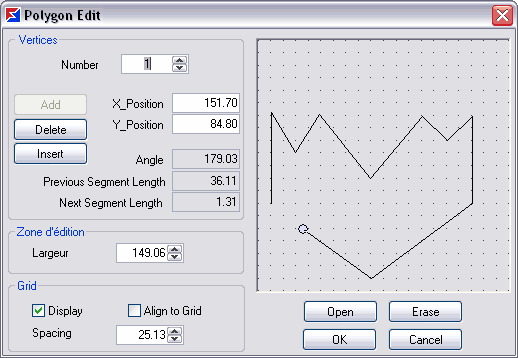

Kaip papildomas būdas, be įvairių DXF importo galimybių, programoje OptiNest galima taip pat įvesti detalių kontūrus (formą) ir tiesiogiai. Galima tiesiogiai nubraižyti ir įvesti į programą stačiakampio, apskritimo arba daugiakampio formos (ir įvairių šių formų kombinacijų) detales.

optinest_5

Detalių sukimas ir apvertimas:

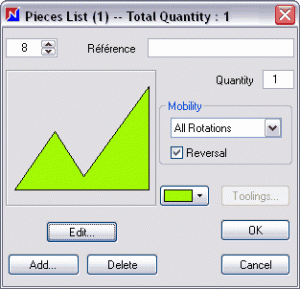

Sukimas ir apvertimas (rotation and reversal) yra detalės mobilumo parametrai ir nusako leidžiamus veiksmus su ja. Su OptiNest  galima nurodyti leidžiamus 4 sukimo veiksmus ir ar leidžiama keisti detalės fasadinį paviršių (ją apversti).

optinest_6

Detalės su angomis:

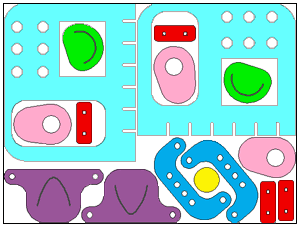

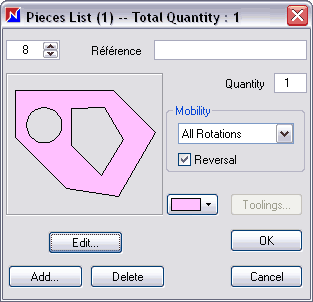

Į OptiNest programą galima įvesti ir detales su angomis. OptiNest įvertina likučius, gautus išpjovus detalių angas, ir juos gali panaudoti mažesnių detalių išdėliojimui ir išpjovimui.

optinest_7

optinest_8

Pjovimo planų (Nesting Maps) eksportas į DXF:

OptiNest pjovimo planai gali būti eksportuoti į DXF formatą, po to atidaryti su CAD programine įranga arba perkelti į CNC programuojamas stakles.
arrow_up1 Versijos

OptiNest turi kelias versijas, besiskiriančias savo galimybėmis:

– ON-LT: “Light” versija, galima optimizuoti iki  10 daugiakampio formos detalių.

– ON-Std: “Standard” versija, galima optimizuoti bet kokios polilinijomis apribotų formų detales.

– ON-Pro: “Toolings” versija, galima optimizuoti detales, turinčias angas.



arrow_up1 Atsisiuntimai

OptiNest vadovas  (lietuvių kalba)
OptiNest vadovas (anglų kalba)
Praktinis pavyzdys
OptiNest brošiūra
Programos demonstracinė versija



arrow_up1 Kainos

OptiNest versija Kaina (Eur be pvm)
OptiNest 2-LT 750
OptiNest 2-Std 1230
OptiNest 2-Pro 1860
