spintaPolyBoard

Spintų ir kitų baldų projektavimo programinė įranga




arrow1 Įvadas
arrow1 Pagrindinės PolyBoard savybės
– 2D ir 3D peržiūros
– Nuožulnios plokštumos ir ertmės
– Pjovimo lentelės
– Medžiagų tipai
– Surinkimo metodai
– Interaktyvūs baldo modifikavimai
– Tvirtinimo elementai
– Post_Procesorius
arrow1 Versijos
arrow1 Atsisiuntimai
arrow1 Kaina




Į viršų Įvadas
PolyBoard yra interaktyvi spintų projektavimo ir gamybos programinė įranga, sukurta, remiantis įmonės BOOLE & PARTNERS ilgamete patirtimi bei unikalia metodika.
PolyBoard gali dinamiškai keisti pasirenkamas medžiagas, surinkimo instrukcijas, iš karto apskaičiuoti padarytus pakeitimus (sunaudojamas medžiagas, pjovimo ilgius ir kt.)

polyboard_img1

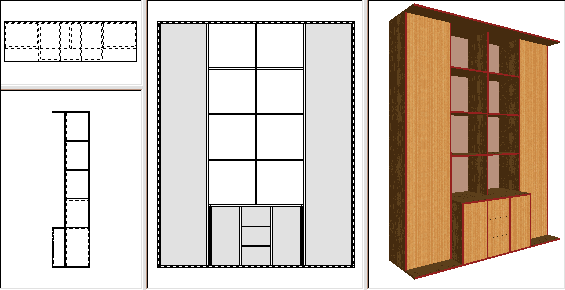

Darant pakeitimus, PolyBoard perpiešia ir baldo dviejų bei trijų dimensijų brėžinius, iš naujo apskaičiuoja pjovimo lenteles bei kitus duomenis:

– Spintos dimensijas, įskaitant nuožulnias plokštumas ir ertmes
– Padalijimų struktūrą (lentynas ir vertikalias plokštumas)
– Duris ir stalčius
– Sujungimo būdus: ar plokštumos jungiamos kraštu, priekiu, 45 laipsnių kampu, įstatoma į griovelį, įleidžiama ir kt.
– Medžiagas, briaunas, kiekvienos dalis rėmelius, jei naudojami,  ir kt.

PolyBoard brėžinį susieja su bendra jungčių ir kitų detalių biblioteka, taip pat su reikiamų gręžti ar frezuoti angų bei kiaurymių brėžiniu.
PolyBoard turi Post Procesoriaus funkciją, kuri leidžia eksportuoti gamybos duomenis į programuojamas CNC stakles.



Į viršų Pagrindinės PolyBoard savybės

2D ir 3D peržiūros:

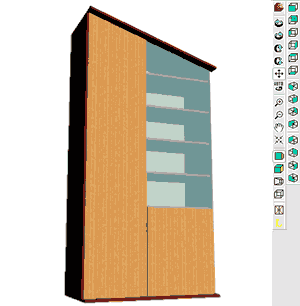

PolyBoard gali nubraižyti tris spintos dvimates projekcijas: iš priekio, šono ir viršaus, ir taip pat realistišką trijų dimensijų (3D) vaizdą, įskaitant ir pasirinktų medžiagų spalvas bei tekstūras.

PolyBoard turi ir keletą iš anksto nustatytų 3D peržiūrų, vaizdą taip pat galima didinti, mažinti ar pasukti.
3d
PolyBoard turi  DXF standarto 3D duomenų eksportavimo funkciją, suderinamą su CAD programomis, tokiomis kaip AutoCAD,  VectorWorks, KitchenDraw ir kitomis.

poly_board_3

poly_board_2

Nuožulnios plokštumos ir ertmės

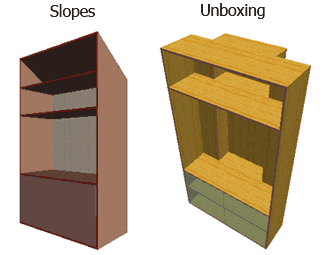

Su PolyBoard galima projektuoti:

– Spintas su nuožulniomis plokštumomis (iki trijų skirtingų kampų fasadinėje pusėje)
– Su nuožulniais šonais
– Su ertmėmis kairėje ar dešinėje pusėje (kaip parodyta paveikslėlyje dešinėje)

inclinaisons_eng

Pjovimo lentelės:

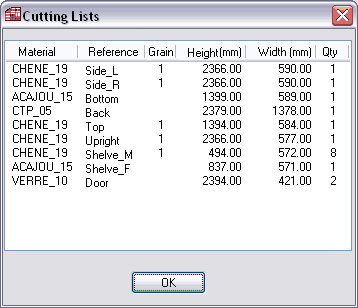

PolyBoard apskaičiuoja pjovimo lentelės (reikiamų pagaminti dalių matmenis ir kiekį) po kiekvieno dizaino pakeitimo, įvertinant medžiagos tipą, reikiamas užlaidas, laminuotas briaunas ir kt.

Pjovimo lenteles galima eksportuoti  OptiCut formatu, taip pat ir tekstiniu formatu, suderinamu su elektroninėmis lentelėmis bei kita pjovimo optimizavimo programine įranga.

debits_eng

Medžiagų tipai:

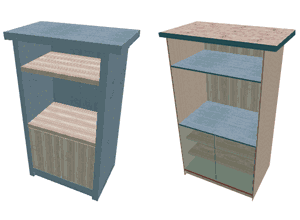

Su PolyBoard kiekvienam baldo elementui galima priskirti medžiagos tipą; medžiagą pakeitus, automatiškai perbraižomi trimačiai brėžiniai, naudojant naujai pasirinktą medžiagą.
styles
Taip pat galima keisti ir briaunų stilių.

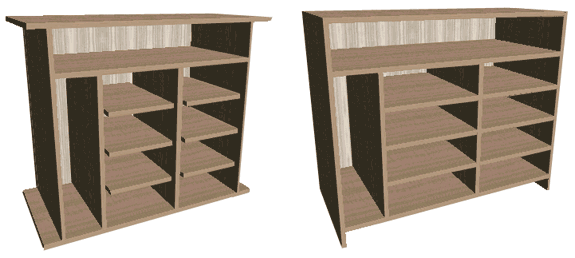

Surinkimo metodai:

Su PolyBoard galima nustatyti ir dalių surinkimo būdus – juos pasirinkus, programa automatiškai nustatys ir susijusias geometrines bei mechanines baldo surinkimo taisykles.

Surinkimo būde galima, pavyzdžiui, nurodyti, kaip tvirtinama užpakalinė sienelė – ar įstatoma į griovelį, ar tvirtinama tiesiogiai, kaip suleidžiamos lentynos, o programa apskaičiuos jų matmenis. Galima nustatyti ir lankstų ir kitų tvirtinimo detalių tipus.

methodes

poly_board_1

Interaktyvūs baldo modifikavimai:

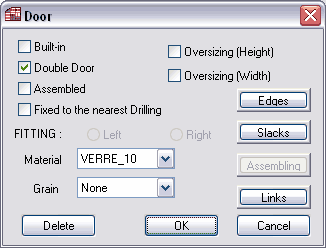

Sukūrus baldą bei parinkus jo medžiagas, surinkimo būdus, dukart paspaudus pele ant bet kurio baldo elemento, galima pakeisti jo vietą, medžiagą, keisti jo briaunų tipą bei kitus parametrus.

modif_eng
Lygiai taip pat, paspaudus jungtis, galima keisti jų parametrus.

Tvirtinimo elementai:

Kiekvienai jungčiai galima paskirti atitinkamą mechaninį elementą bei jo pozicionavimo taisyklę.

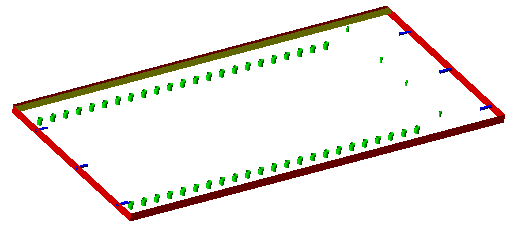

Vertikalioms plokštėms galima nustatyti bendras frezavimo vietas, pvz. 32 mm skersmens išpjovas.
PolyBoard sukuria bendrą baldo jungčių lentelę bei kiekvienai baldo daliai – reikiamos jungties pritvirtinimo planą.

usinages

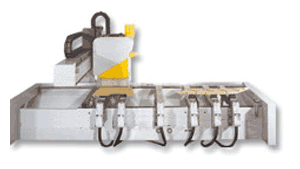

Post Procesorius:

PolyBoard turi post procesoriaus funkciją, suderinamą su daugeliu programiniu būdu valdomų CNC staklių.

PolyBoard duomenis gali eksportuoti universaliu parametriniu  DXF formatu, taip pat ir WoodWop MPR (Weeke), PanelCam ECP, BiesseWorks CID (Rover) ir kitais formatais.

pp

Į viršų Versijos

PolyBoard turi kelias versijas:

– PLB-Std: Standartinė versija, joje negalima nustatyti tvirtinimo elementų (jungčių) parametrų.
– PLB-Pro: Toolings versija, joje galima nustatyti tvirtinimo elementus, juos keisti bei gauti jų tvirtinimo prie detalių brėžinius.
– PLB-Pro_PP: Versija su Post Procesoriumi, tinkama gamybos duomenims eksportuoti į daugumą programiniu būdu valdomų staklių.



arrow1   Vartotojų atsiliepimai



Į viršų Atsisiuntimai

arrow1 PolyBoard demo versija

arrow1 Programos PolyBoard brošiūra



Į viršų Kaina

PolyBoard versija
Kaina (Eur be pvm)
PolyBoard 6-LT 660
PolyBoard 6-Std 1100
PolyBoard 6-Pro 1520
PolyBoard 6-Pro_PP 2990
