OptiCut – lakštų, profilių ir strypų pjaustymo optimizavimo programa

OptiCut_1OptiCut  – lakštų ir profilių pjovimo optimizavimo programa, įmonės Boole & Partners (Prancūzija), kuriančios profesionalią programinę įrangą pramonei nuo 1988, gaminys, kurį naudoja tūkstančiai klientų įvairiose šalyse.

OptiCut dažniausiai naudojama įmonėse, dirbančiose su medžiu, metalu, plastiku, stiklu, taip pat prekiaujančiomis šiomis medžiagomis, projektuojančiomis ir gaminančiomis medžio ar metalo baldus, klojančiomis dangas, montuojančiomis profilius, fasadus ir pan., ten, kur reikalingas lakštinių ar tiesmetrinių gaminių pjaustymas pagal reikiamus matmenis.
Be optimizavimo, OptiCut turi ir kitų funkcijų, kaip atsargų valdymas bei etikečių spausdinimas.

Taip pat programos “Pro” ir “Pro_PP” versijos gali atlikti optimalaus formato paiešką lakštams ir profiliams (galima rasti, kokį formatą pasirinkti iš prekyboje esančių taip, kad liktų mažiausiai atliekų, pjaustant į reikiamus dydžius – ir lakštams, ir profiliams), profilių pjovimo kampų optimizavimą, vienu metu pjaunamų formatų skaičiaus apribojimą ir kt.

Skaitmeninis staklių valdymas (Post procesoriaus funkcija) yra “Pro” versijoje profiliams ir “Pro_PP” versijoje lakštams.


arrow1 Apie OptiCut
arrow1 OptiCut pagrindinės savybės
– Daugelio išmatavimų (multiformat) ir daugelio medžiagų (multimaterial) optimizavimas
– Preliminarus išpjovimas
– Medžiagų atsargos ir naudotini likučiai
– Techninė ir finansinė santrauka
– Profilių (strypų) pjaustymo optimizacija
– Pjovimo krypties keitimas
– Post Procesorius ir CNC valdymas
arrow1 Versijos
arrow1 OptiCut vadovas, naudojimo pavyzdys, atsisiuntimai
arrow1 Kainos


arrow_up1Apie OptiCut

OptiCut – lakštų ir profilių pjovimo optimizavimo programa, nesunkiai įsisavinama, turinti galingą skaičiavimų algoritmą su lengvais keičiamais parametrais, ir galinti atlikti daugelio išmatavimų (multiformat) ir daugelio medžiagų (multimaterial) optimizavimą vienu metu.

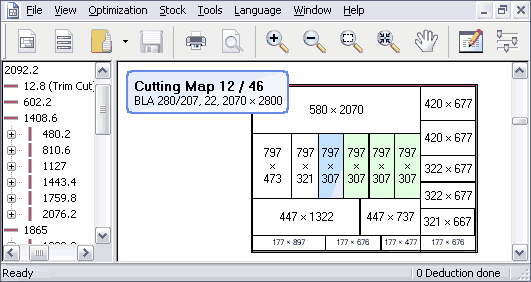

Su OptiCut galima valdyti ir lakštų kraštų apipjovimą (trim cuts), nurodyti medžiagos grūdėtumo kryptį, preliminaraus  išpjovimo (pre-cut) matmenis, medžiagos atsargas ir likučius, kuriuos dar galima panaudoti, atspausdinti lipdukus su nurodytais išpjautų detalių parametrais ir barkodais.

OptiCut_2



OptiCut turi ir duomenų importo bei eksporto galimybes, suderinamas su  Microsoft Excel bei kitomis elektroninėmis lentelėmis, taip pat su daugeliu baldų projektavimo programų, kaip  PolyBoard, TopWood, Obvie, KitchenDraw ir k.t.OptiCut turi Post Procesoriaus funkciją, leidžiančią pjovimo planus konvertuoti į daugumą programiniu būdu valdomų CNC staklių formatų.

OptiCut_3



arrow_up1 OptiCut pagrindinės savybės

Optimizavimo algoritmai:
OptiCut turi 6 iš anksto nustatytus optimizavimo būdus  (Fast, Standard 1 & 2, Advanced 1 & 2 ir  CNC optimized), taip pat galima keisti algoritmų parametrus bei sukurti savus.

Būdai Advanced 1 ir Advanced 2 leidžia keisti pagrindinę pjovimo kryptį.

OptiCut_3

Daugelio išmatavimų (multiformat) ir daugelio medžiagų (multimaterial) optimizavimas:

OptiCut gali optimizuoti ir tokias pjovimo lenteles, kuriose gali būti  nurodyti ir skirtingų   išmatavimų /formatų/ lakštai, iš kurių reikia išpjauti reikalingas detales, ir skirtingos tų lakštų medžiagos.

OptiCut_4

Preliminarus išpjovimas:

Su OptiCut galima daryti preliminaraus išpjovimo planus (juos galima derinti ir nurodant reikiamą kiekvieno kraštų plotį).



Medžiagų atsargos ir naudotini likučiai:

optiCut_5

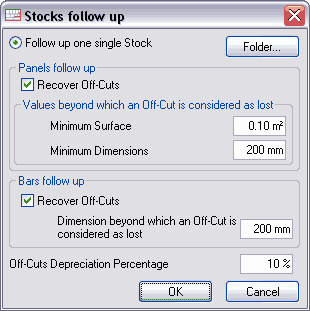

OptiCut medžiagų atsargos gali būti atnaujintos po kiekvienos optimizacijos. Likučiai (Off-Cuts), kurių matmenys yra didesni nei nurodyti (plotas ir/ar minimalus matmuo), yra laikomi naudotinais, ir yra įtraukiami į atsargų sąrašą (galima nurodyti, koks likučių procentas yra prarandamas (depreciation factor).

Techninė ir finansinė santrauka:

Po kiekvienos optimizacijos, kaip papildomą informaciją  pjovimo planams, OptiCut apskaičiuoja ir pateikia bendrą informaciją:
– technines detales, tokias kaip reikalingų lakštų kiekį, medžiagos nuostolių procentą, pjovimo ilgį ir k.t.
– optimizavimo finansinę informaciją: medžiagų, nuostolių, darbo kainas.

OptiCut_6

Profilių (strypų) pjaustymo optimizacija:

OptiCut gali atlikti ir profilių (ar kitų tiesmetrinių gaminių) pjovimo optimizavimą.

OptiCut_7

Po optimizavimo, kaip ir lakštų atveju, OptiCut pateikia pjovimo planus, jų informacijos santraukas, gali atspausdinti lipdukus.



Pjovimo krypties keitimas:

OptiCut pjovimo krypties keitimo funkcija (turnaround) leidžia pjovimo plane keisti pagrindinę pjovimo kryptį (horizontalią ar vertikalią).

Tai gali sumažinti likučių kiekį, taip pat gauti juos tokius, kad būtų galima panaudoti pakartotinai.

OptiCut_8

Post Procesorius ir CNC valdymas:

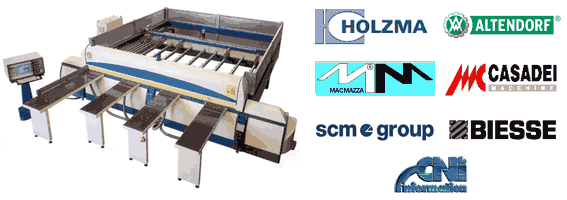

OptiCut turi integruotą Post Procesoriaus funkciją, leidžiančią pjovimo planus konvertuoti į formatus, naudojamus daugumai kompiuterizuotų CNC staklių valdyti.

OptiCut_9

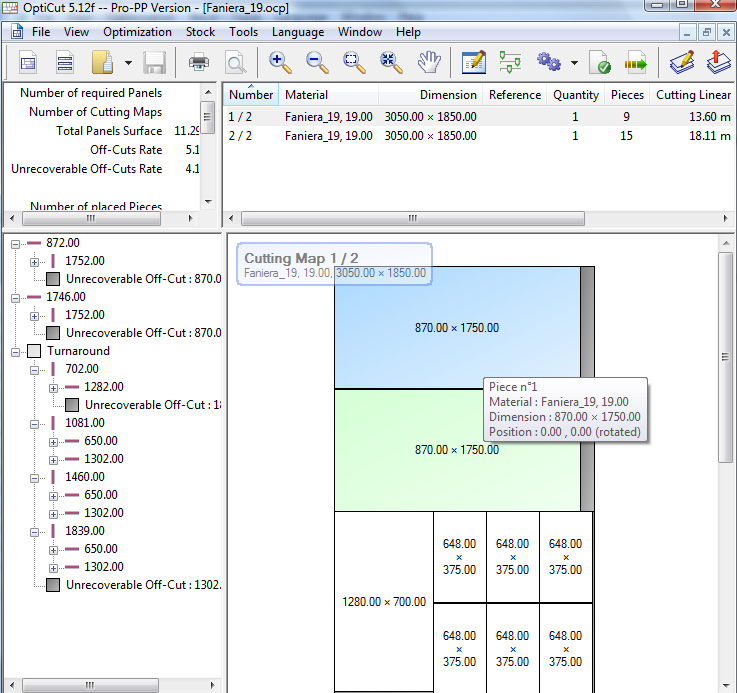

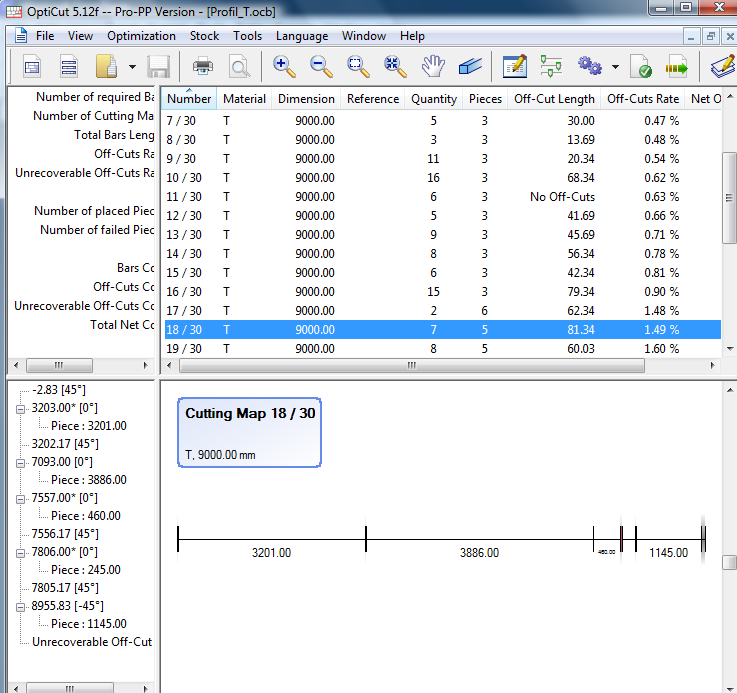

Keli programos ekranai – lakštų bei tiesmetrinių gaminių (strypų) pjaustymo optimizacijos rezultatai

opticut_rezultatas1

opticut_rezultatas_tiesmetriniai



į viršųVersijos

OptiCut V versijos skiriasi pagal skaičiavimo pajėgumo galimybes – kiek gali vienu metu optimizuoti reikiamų supjauti dalių.

OptiCut V-50 50 p/ 250 b vienu metu gali optimizuoti iki 50 lakštinės medžiagos (50 p – panels) ir 250 tiesmetrinės medžiagos (250 b – bars) dalių
OptiCut V-200 200 p/ 1000 b iki 200 lakštinės medžiagos ir 1000 tiesmetrinės medžiagos dalių
OptiCut V-500 500 p/ 2500 b iki 500 lakštinės medžiagos ir 2500 tiesmetrinės medžiagos dalių
OptiCut V-Pro/ Pro_PP Neribota skaitmeninio staklių valdymo (Post procesoriaus) funkcija yra “Pro” versijoje profiliams ir “Pro_PP” versijoje lakštams.



arrow1Vartotojų atsiliepimai



į viršųAtsisiuntimai

arrow1Optimizacijos su programa OptiCut pavyzdys

arrow1Praktinis pavyzdys – lakštų pjovimo duomenų importavimas iš Excel ir optimizacija

arrow1Praktinis pavyzdys – tiesmetrinių gaminių pjovimo duomenų importavimas iš Excel ir optimizacija

arrow1OptiCut brošiūra

arrow1Programos vadovas (lietuvių kalba)

arrow1Atsisiųsti šį vadovą pdf formatu

arrow1Programos demonstracinė versija



į viršųKainos

OptiCut versija
Kaina (Eur be pvm)
OptiCut 5-50 320
OptiCut 5-200 550
OptiCut 5-500 900
OptiCut 5-Pro 1300
OptiCut 5-Pro_PP 2280
OptiCut 5-Pro_PP_Drillings 2800
