Darbo su programa OptiNest programa pavyzdys – netaisyklingų formų detalių išpjovimo optimizavimas
Programoje OptiNest pasirenkame „Stock, Panel stocks“, ir spaudžiame mygtuką „New Stock“.
Įrašome medžiagos pavadinimą – „MDP-8“, tada dukart jį paspaudę pele įvedame kokios formos yra MDP 8 mm storio lakštai, iš kurių bus pjaunamos detalės (šioje programoje lakštai (kaip ir detalės) gali būti įvairūs, nebūtinai stačiakampiai – su ovalo, apskritimo segmentais, trapeciniai, su išpjovomis ir kt.).
Paspaudžiame mygtuką „New” ir pasirenkame „Rectangular shape” (stačiakampio formos).
Sakykime, matmenys yra 2440 x 1830 mm, į naujo stačiakampio lakšto langą įrašome aukštį ir plotį:

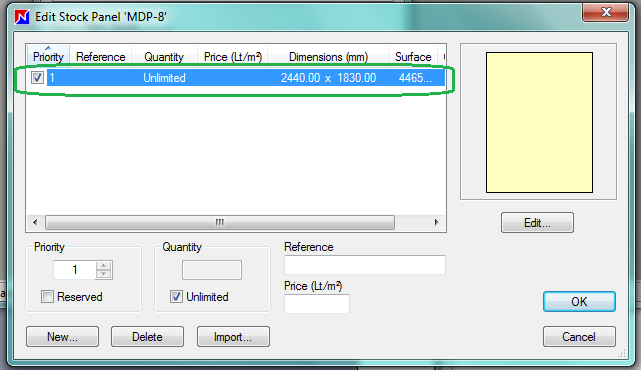

Šitas formatas atsiranda sąraše:
Jeigu MDP 8 mm storio yra daugiau lakštų formatų, vėl spaudžiame „New“ ir įvedame kitą – bus Nr. 2 ir t.t. Galima nurodyti jų kiekį (Quantity) ir suteikti prioritetą – tada to formato lakštai bus naudojami pirmoje eilėje.
Jei įvestas tik vienas dydis, „Number of Formats” rodys 1:
Kitas žingsnis – įvesti reikiamas išpjauti detales.
Spaudžiame „File, New“, po to „Pieces“:
Galima detales importuoti iš Autocad DXF failo, stačiakampes – iš Excel CSV failo arba įvesti rankiniu būdu su programos redaktoriumi, pasirinkus „Edit Pieces“, tada „Other Shape“ (kitokia forma):
Tada polilinijomis įvedame detalės formą – reikia nurodyti pradinį tašką, atkarpos ilgį ir kampą, kurį sudaro su prieš tai buvusia atkarpa:
Paspaudus mygtuką Close, polilinija sujungia atkarpų galus (pasidaro uždara).
Įvestos detalės rodomos kairėje lango pusėje:
Tada Optimizacijos parametruose nurodome, iš kurios medžiagos lakštų detales reikia išpjauti:
Paleidžiame optimizaciją – komandomis „Optimization, Optimize“. Jos rezultatas – pjovimo planai, pavyzdžiui čia pirmame lakšte sutalpintos 39 detalės, antrame – 31:
Programoje galima keisti įvairius optimizavimo parametrus, pjūvio storį, atspausdinti lipdukus detalėms ir likučiams, galima likučius (nurodžius minimalų plotą ar matmenį, nuo kurio pjovimo likutis laikomas dar panaudotinu) pridėti prie medžiagos atsargų – tuomet juos programa panaudos kitiems detalių iš tos medžiagos pjovimo optimizavimams (kitiems užsakymams).
